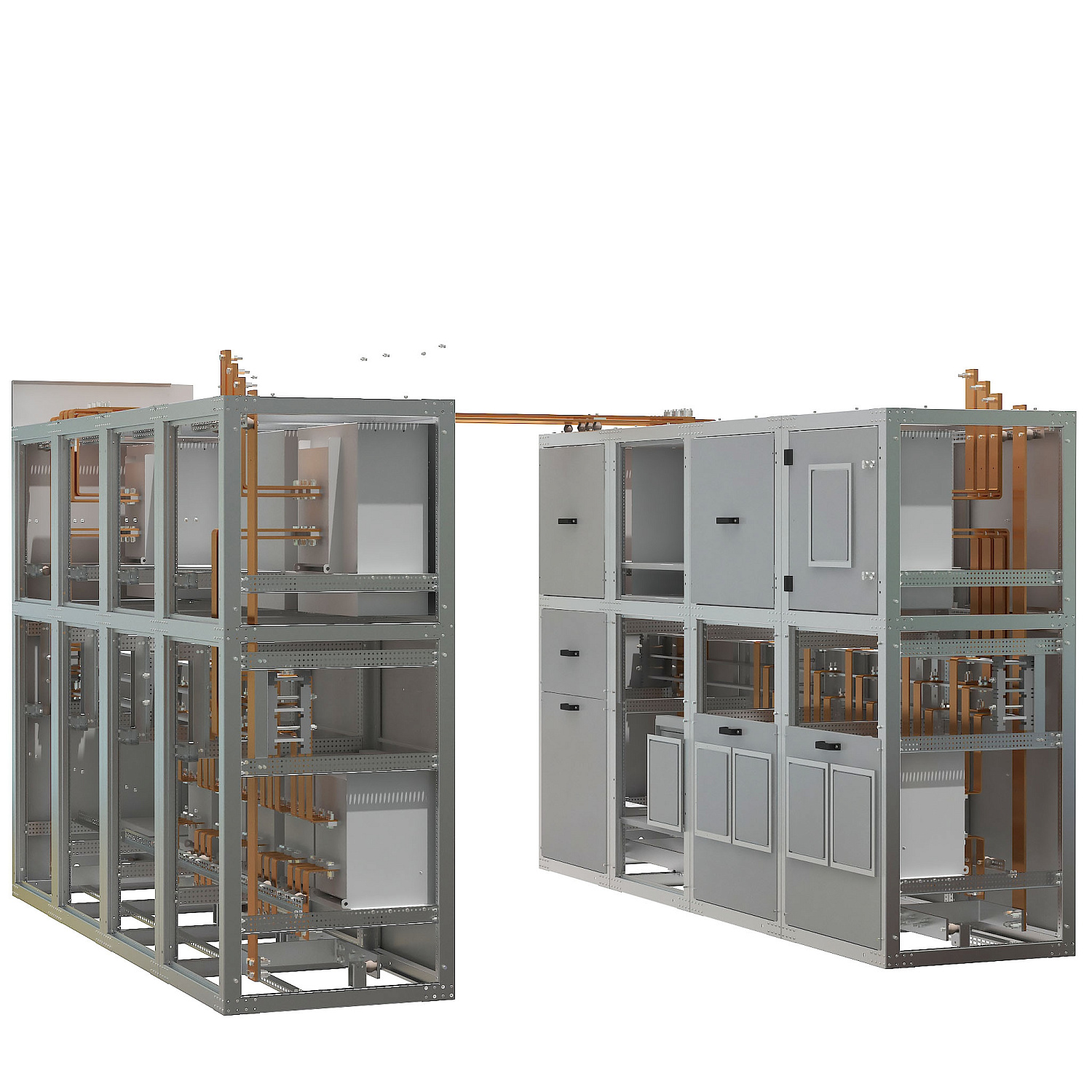

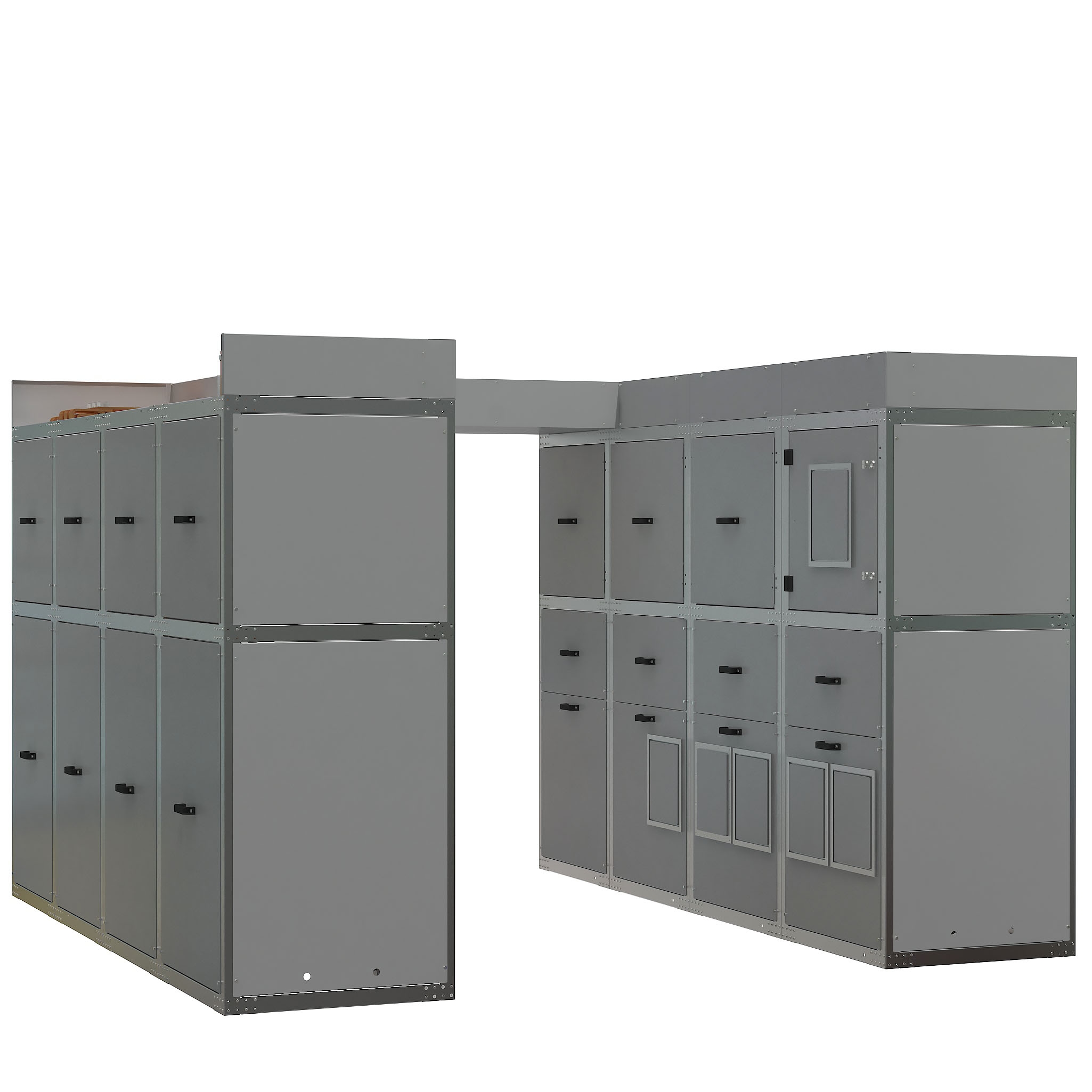

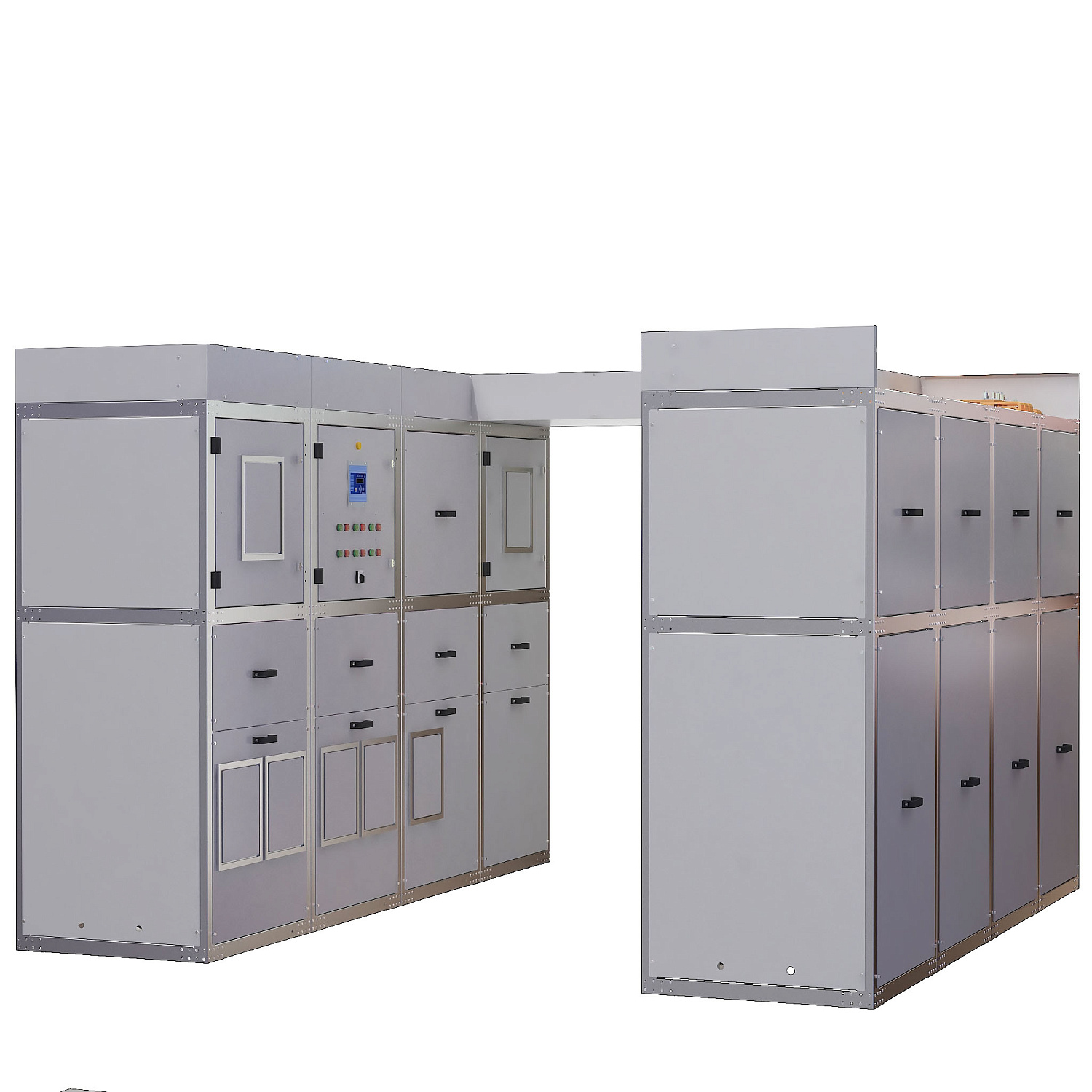

Главный распределительный щит

Основное назначение ГРЩ (главного распределительного щита) состоит в приеме и распределении электрической энергии из внешних источников энергоснабжения.

Данное оборудование применяется в одно- и трехфазных сетях напряжением до 0,4 кВ и переменным током до 6300 А с глухозаземленной нейтралью. Возможно применение различных схем заземления: TN-C-S, TN-C и TN-S.

ГРЩ применяются для работы в следующих условиях:

высота над уровнем моря не более 2000 м;

температура окружающего воздуха от -5С до +35С по ГОСТ 15150-69;

окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, а также агрессивных газов и паров в концентрациях, вызывающих разрушение кабеля и изоляции.

ГРЩ поставляются отдельными шкафами, состав которых определяется конкретным заказом в соответствии с установленной формой опросного листа.

Конструкция

Корпус ГРЩ защищён от коррозии на весь срок службы. Детали корпуса изготовлены из стального 2,0 - 3,0 миллиметрового листа, оцинкованного горячим методом. Узлы механизмов оцинкованы гальваническим методом. Элементы фасада покрыты порошковой полимерной краской с повышенной адгезией к металлу. Корпус собран на резьбовых и заклепочных соединениях без применения сварки. Металлический корпус из оцинкованной стали и покрытые порошковой краской фасадные элементы делают конструкцию надежной и долговечной.

ГРЩ представляет собой комплектное низковольтное устройство и обеспечивает защиту линий и групповых цепей от перепадов напряжения, коротких замыканий, утечек тока.

Главные распределительные электрощиты устанавливаются в отдельных зданиях или в специально выделенных помещениях. ГРЩ является первым в цепочке распределительных устройств между трансформаторной подстанцией и конечными потребителями. В его состав обычно входят вводные, секционные и линейные панели.

Вводные панели ГРЩ - предназначены для подключения силовых кабельных вводов и передачи электроэнергии на отходящие линии. По умолчанию вводные панели комплектуется аналоговыми приборами. По запросу возможно комплектование микропроцессорным мультиметром с возможностью передачи данных по цифровому каналу.

Секционная панель ГРЩ - обеспечивает секционирование сборных шин. В панели располагается автоматика АВР.

Линейные (распределительные) панели ГРЩ - предназначены для распределения электроэнергии с главных шин на отходящие фидеры.

Тип коммутационных аппаратов: стационарные с отключающей способностью. В состав линейного шкафа может быть включен шкаф кабельных соединений.

Типовой состав компонентов ГРЩ соответствует большинству электроустановок:

автоматические выключатели, плавкие вставки, рубильники (разъединители).

Включение/отключение коммутационного оборудования осуществляется вручную или с использованием сервоприводов.

В состав ГРЩ входят одно или несколько вводных устройств, коммутационная и защитная аппаратура, а также приборы учета потребления.

В зависимости от комплектации в состав ГРЩ может входить следующая электрическая аппаратура:

- Рубильники

- Автоматические выключатели

- Плавкие предохранители

- Контакторы

- Трансформаторы тока

- Счётчики электрической энергии

- Контрольно-измерительные приборы (вольтметры, амперметры, мультиметры)

- Светосигнальная арматура

- Токоведущие шины и изоляторы

- Система автоматического ввода резерва (АВР)

По требованию:

Система местного и удаленного мониторинга (диспетчеризации) состояния коммутирующей аппаратуры (рубильников, автоматических выключателей, плавких предохранителей, контакторов);

Система местного и удаленного мониторинга (диспетчеризации) электрических параметров питающей сети (частота, напряжение, ток, потребляемая мощность, коэффициент мощности, гармонический состав напряжения и тока, а также многие другие параметры).

Главные распределительные щиты различаются по следующим признакам:

количеству вводных и отходящих линий;

номинальному току;

наличию устройств АВР;

возможности использования контрольной аппаратуры;

типу секционирования.

По типу исполнения ГРЩ выпускается напольного исполнения.

Основные технические характеристики

Условия эксплуатации

Нормальная работа шкафов обеспечивается при температуре окружающего воздуха  от -    -5°С до +40°С.

Группа условий эксплуатаций в части воздействия окружающей среды М2 по ГОСТ 17516.1-90.

Степень защиты панелей со стороны фасада (обслуживания) IP20 по ГОСТ 14254 96, с остальных сторон – IP00.

ГРЩ не предназначены для работы:

- в среде, подвергающейся действию газов, испарений и химических

       отложений, разрушающих изоляцию и металл, в среде, подвергающейся усиленному

       загрязнению;

- в устройствах или установках специального назначения, например,

       электропечных установках, экскаваторных, корабельных и судовых

       распределительных устройствах и т.п.;

- в среде, опасной в отношении пожара или взрыва.

К комплекту ГРЩ прикладывается следующая документация:

- руководство по эксплуатации, руководство по эксплуатации на основные комплектующие изделия, на которые предусмотрена предприятием-изготовителем поставка этих документов комплектно с изделиями;

- электрические схемы принципиальные;

- сертификаты соответствия на ГРЩ и комплектующие.
