Ретрофит
Комплекты адаптации (модернизации) применяются в составе РУ при реконструкции и техническом перевооружении объектов распределительных и трансформаторных подстанций городских электрических сетей, распределительных и трансформаторных подстанций объектов гражданского назначения и транспорта, предприятий промышленности, других организаций.
Ретрофит
Комплект оборудования для модернизации комплектного распределительного устройства КРУ 6(10) кВ, камеры сборной одностороннего обслуживании серии - КСО 6(10) кВ. Предназначен для технического перевооружения распределительных устройств с частичным использованием существующих конструкции корпусов ячеек.
Комплекты адаптации (модернизации) применяются в составе РУ при реконструкции и техническом перевооружении объектов распределительных и трансформаторных подстанций городских электрических сетей, распределительных и трансформаторных подстанций объектов гражданского назначения и транспорта, предприятий промышленности, других организаций.
Комплекты адаптации КСО предназначены для работы внутри помещений при следующих условиях:
— высота над уровнем моря до 1000 м;
— верхнее рабочее значение температуры окружающего воздуха не выше +45 ºС;
— нижнее рабочее значение температуры окружающего воздуха не ниже -45 ºС.
— окружающая среда не должна быть взрывоопасной и содержать токопроводящую пыль, агрессивные пары и газы, в концентрациях, разрушающих металлы и изоляцию (атмосфера II по ГОСТ 15150).
Климатические условия работы комплектов и их категория размещения – У3 по
ГОСТ 15150 и ГОСТ 15543.1.
Технические характеристики
Основные параметры и характеристики шкафов КСО представлены в таблице 1
Таблица 1
|
Наименование параметра |
Значение |
|
Номинальное напряжение, кВ |
6; 10 |
|
Наибольшее рабочее напряжение, кВ |
7,2; 12 |
|
Номинальный ток, А |
|
|
- главных цепей шкафов КСО |
400; 630; 800; 1000 |
|
- сборных шин |
400; 630; 800; 1000;1250 |
|
Номинальный ток трансформаторов тока, А |
100; 200; 300; 400; 500; |
|
600; 800; 1000 |
|
|
Номинальный ток отключения силового выключателя, кА |
16; 20; 25; 31,5 |
|
Ток термической стойкости, кА |
16; 20; 25; 31,5 |
|
Длительность протекания тока термической стойкости, с: |
|
|
- главных токоведущих цепей |
3 |
|
- цепей заземления |
1 |
|
Ток электродинамической стойкости, кА |
41; 51; 63; 81 |
|
Номинальные напряжения вспомогательных цепей, В: |
|
|
- при постоянном токе |
110; 220 |
|
- при переменном токе |
110; 220 |
|
- цепей освещения |
36 |
|
Нормы испытаний изоляции главных токоведущих цепей одно- минутным напряжением между фазами, относительно земли и между контактами силового выключателя частоты 50 Гц, кВ: |
|
|
- на заводе изготовителе 6 кВ/10 кВ |
28 / 38
|
|
- перед вводом в эксплуатацию и в эксплуатации 6 кВ/10 кВ
Для электрооборудования с нормальной изоляцией (уровень изоляции (б) по ГОСТ Р 55195-2012). |
25,2 / 34,2 |
|
Нормы испытаний изоляции главных токоведущих цепей на-пряжением грозового импульса 1,2/50 мкс, кВ: |
|
|
- между фазами и относительно земли |
125 |
|
- между контактами силового выключателя |
125 |
|
Норма испытания изоляции цепей управления и вспомогательных цепей одноминутным напряжением частоты 50 Гц, кВ |
2 |
|
Электрическое сопротивление изоляции, МОм, не менее: |
|
|
- главных цепей |
3000 |
|
- вторичных цепей |
1 |
|
Ресурс по коммутационной стойкости вакуумного выключателя: |
|
|
- при номинальном токе, «ВО» |
30000 |
|
- при номинальном токе отключения, «О» |
50 |
|
- при номинальном токе отключения, «ВО» |
25 |
|
Ресурс по механической прочности и стойкости, не менее: |
|
|
- количество операций В и О заземлителей |
2000 |
|
- количество операций В и О разъединителей |
2000 |
|
- открывание и закрывание дверей шкафов КСО |
2000 |
|
Срок службы до списания, лет, не менее |
30 |
|
Степень защиты по ГОСТ 14254 |
IP20 |
Классификация КСО по ГОСТ 14693 приведена в таблице 2
Таблица 2
|
Наименование признаков классификации |
Значения признаков |
|
Вид КСО в зависимости от установленной в них аппаратуры |
Шкафы с силовым выключателем в комбинации с разъединителем и заземлителем |
|
Шкафы с заземлителем и измерительным трансформатором напряжения |
|
|
Шкафы с трансформатором собственных нужд и выключателем нагрузки |
|
|
Уровень изоляции по ГОСТ Р 55195-2012 |
Нормальная изоляция (уровень изоляции(б)) |
|
Вид изоляции |
Комбинированная (воздушная и твердая) |
|
Наличие изоляции токоведущих шин |
Изолированные, неизолированные шины |
|
Система сборных шин |
Одна система сборных шин |
|
Способ разделения фаз |
Неразделенные фазы |
|
Вид линейных высоковольтных подсоединений |
С кабельными, шинными присоединениями |
|
Условия обслуживания |
С односторонним обслуживанием |
|
Наличие дверей в отсеках |
С дверьми |
|
Наличие теплоизоляции в шкафах КСО (по ГОСТ 15150) |
Без теплоизоляции |
|
Наличие закрытого коридора (по ГОСТ 15150) |
Без коридороа управления |
|
Вид управления |
Местное и дистанционное |
Допустимые значения переходного сопротивления главной токоведущей цепи шкафов КСО приведены в таблице 3. Согласно СТО 34.01-23.1- 001-2017 «Объѐм и нормы испытания оборудования» пункт 18.4 допустимые значения сопротивления контактов постоянному току должны быть приведены в инструкциях изготовителя шкафов КСО.
Таблица 3
|
Точки измерения переходного сопротивления токоведущей петли главной цепи |
Значение переходного сопротивления, мкОм |
|
|
Вакуумный выключатель с номинальным током 800 А |
Вакуумный выключатель с номинальным током 1000 А |
|
|
От шин секции, через включенный выключатель до трансформаторов тока |
280 |
230 |
|
От верхнего контакта выключателя и шины 6(10) кВ, через включенный выключатель до нижнего контакта выключателя и шины 6(10) кВ |
200 |
160 |
Состав комплектов адаптации КСО
Комплекты адаптации КСО предназначены для установки в
электротехнических помещениях, соответствующих требованиям Правил
устройства электроустановок. Все функциональные элементы размещаются внутри шкафа КСО.
Конструкция комплекта адаптации КСО полностью соответствует требованиям ПУЭ (7 издание), ГОСТ
1516.3-96, ГОСТ 12.2.007.4-75. Корпус защищѐн от коррозии на весь срок службы. Детали корпуса
изготовлены
из стального 1,5 - 2,0 миллиметрового листа, оцинкованного горячим методом. Узлы механизмов оцинкованы гальваническим методом. Элементы фасада покрыты порошковой полимерной краской с
повышенной адгезией к металлу. Корпус собран на резьбовых и заклепочных соединениях без применения сварки. Металлический корпус из оцинкованной стали и покрытые порошковой краской фасадные элементы

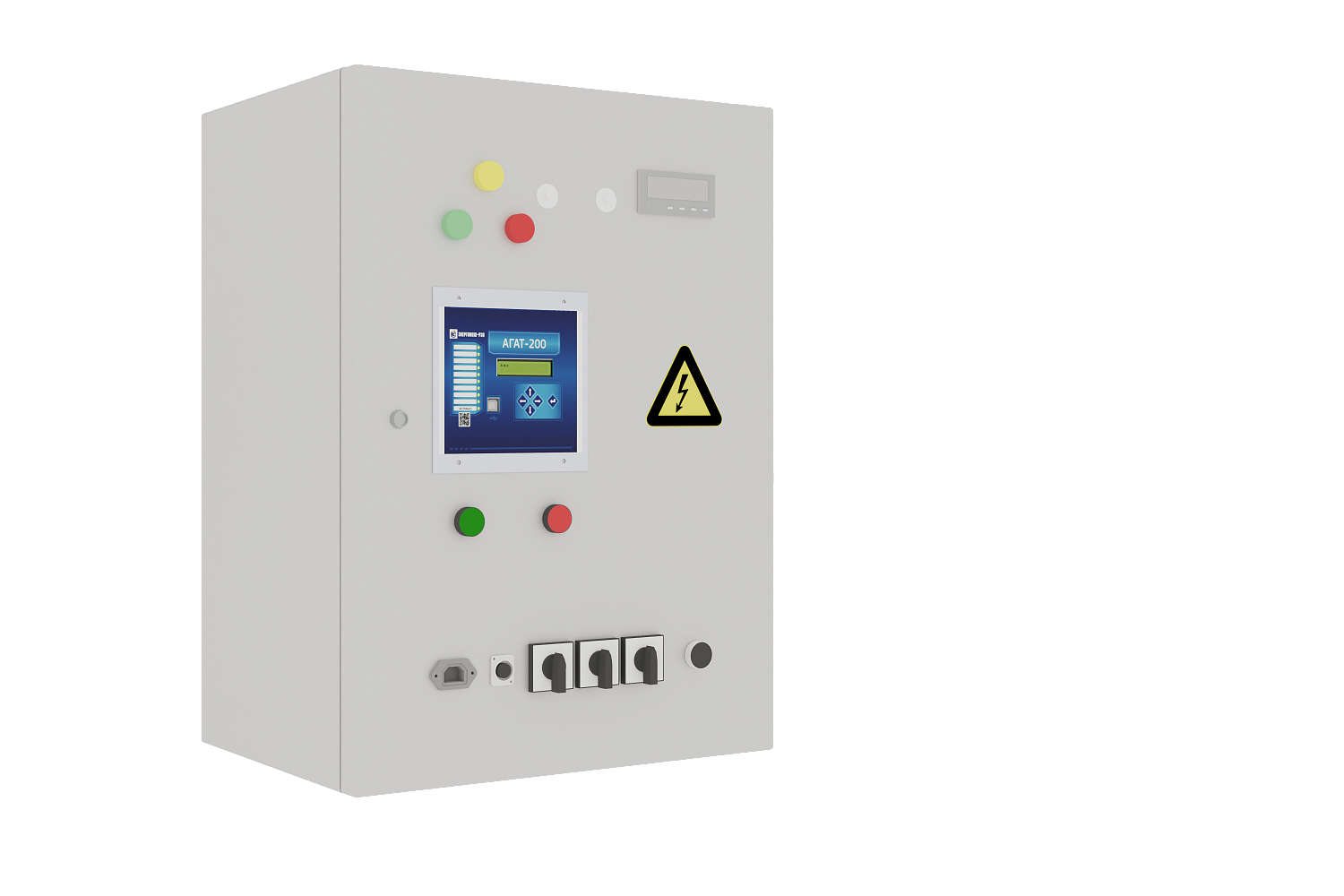

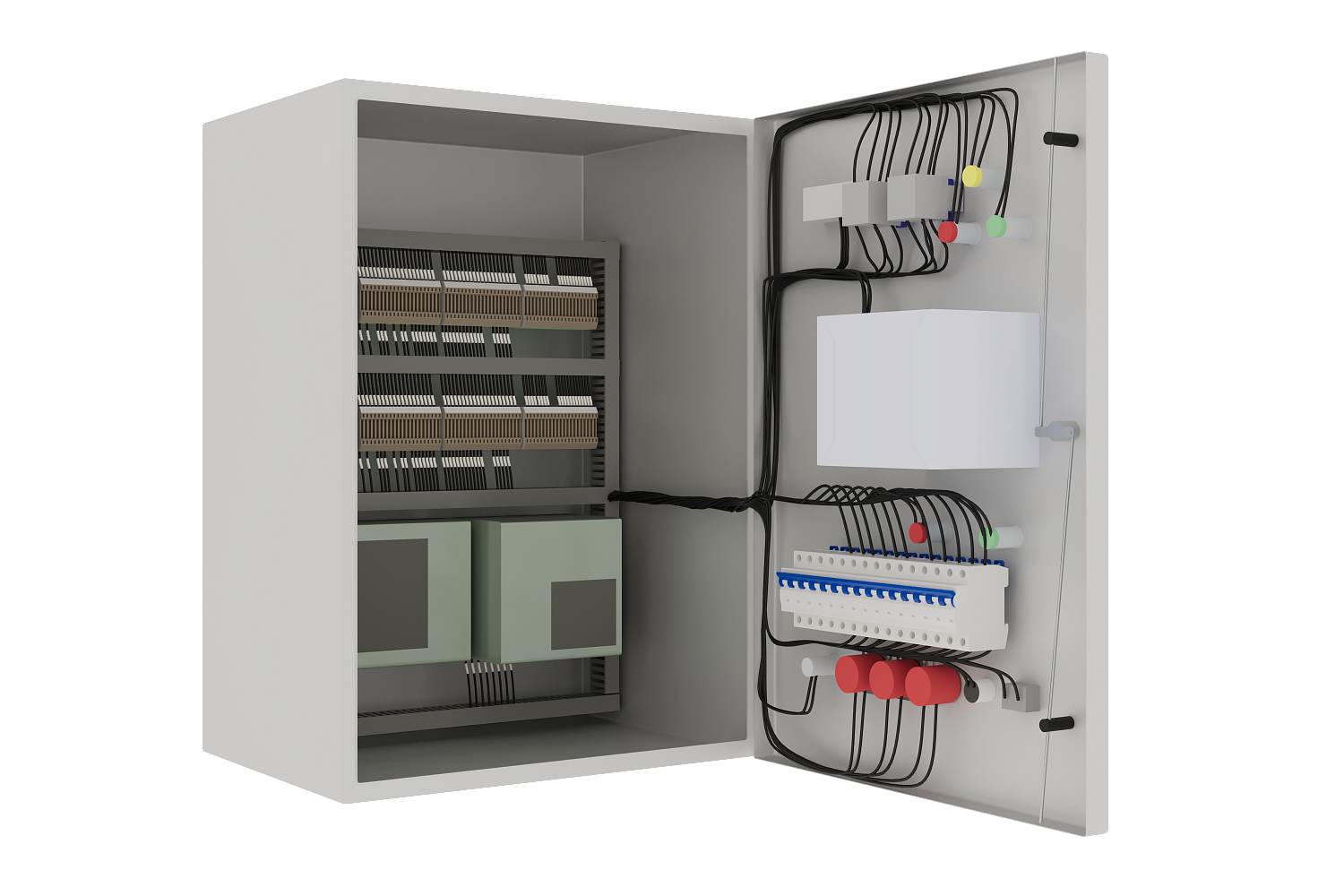

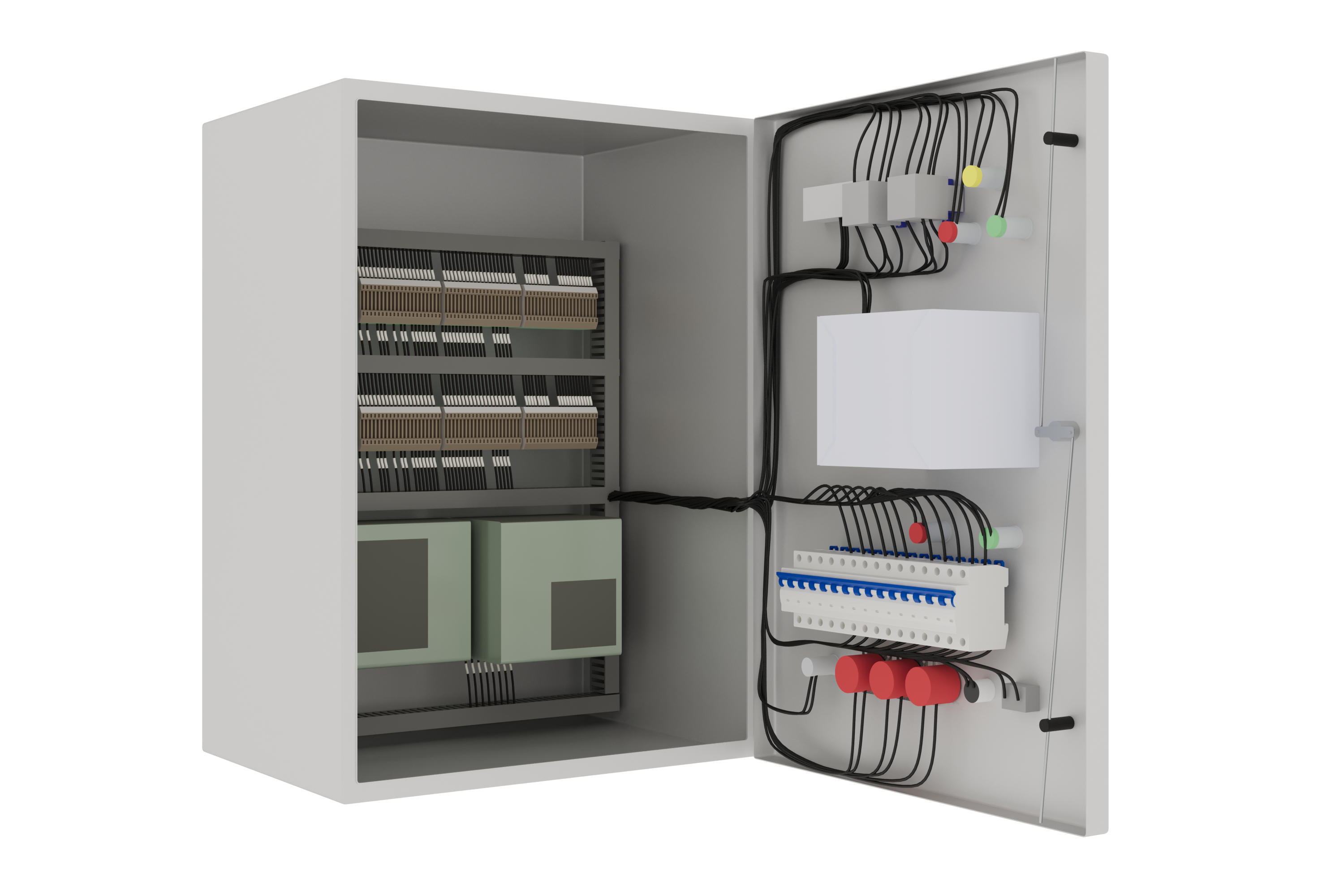

делают конструкцию надежной и долговечной, а поперечное относительно сборных шин расположение коммутационных аппаратов – компактной. На фасадной стороне релейного модуля расположены органы управления аппаратами, приборы управления, учета, сигнализации и измерения. Наличие тех или иных элементов сигнализации и управления зависит от того, какое оборудование установлено в шкафу и какие защиты для него необходимы. Малые габариты по фронту способствуют эффективному использованию
внутренней площади камеры КСО при реконструкции существующего РУ. Компактные габариты корпуса и выключателя, а также воздушные промежутки, используемые в качестве изолятора, обеспечивают удобный
доступ к размещенному внутри оборудованию через двери. В листе двери предусмотрены смотровые окна для обзора встроенной аппаратуры. Предусмотрено освещение внутренностей шкафа. Возможна установка
автоматической системы обогрева внутреннего пространства шкафа. Стандартные габариты, как и типовые схемы цепей, по желанию Заказчика, могут быть изменены.

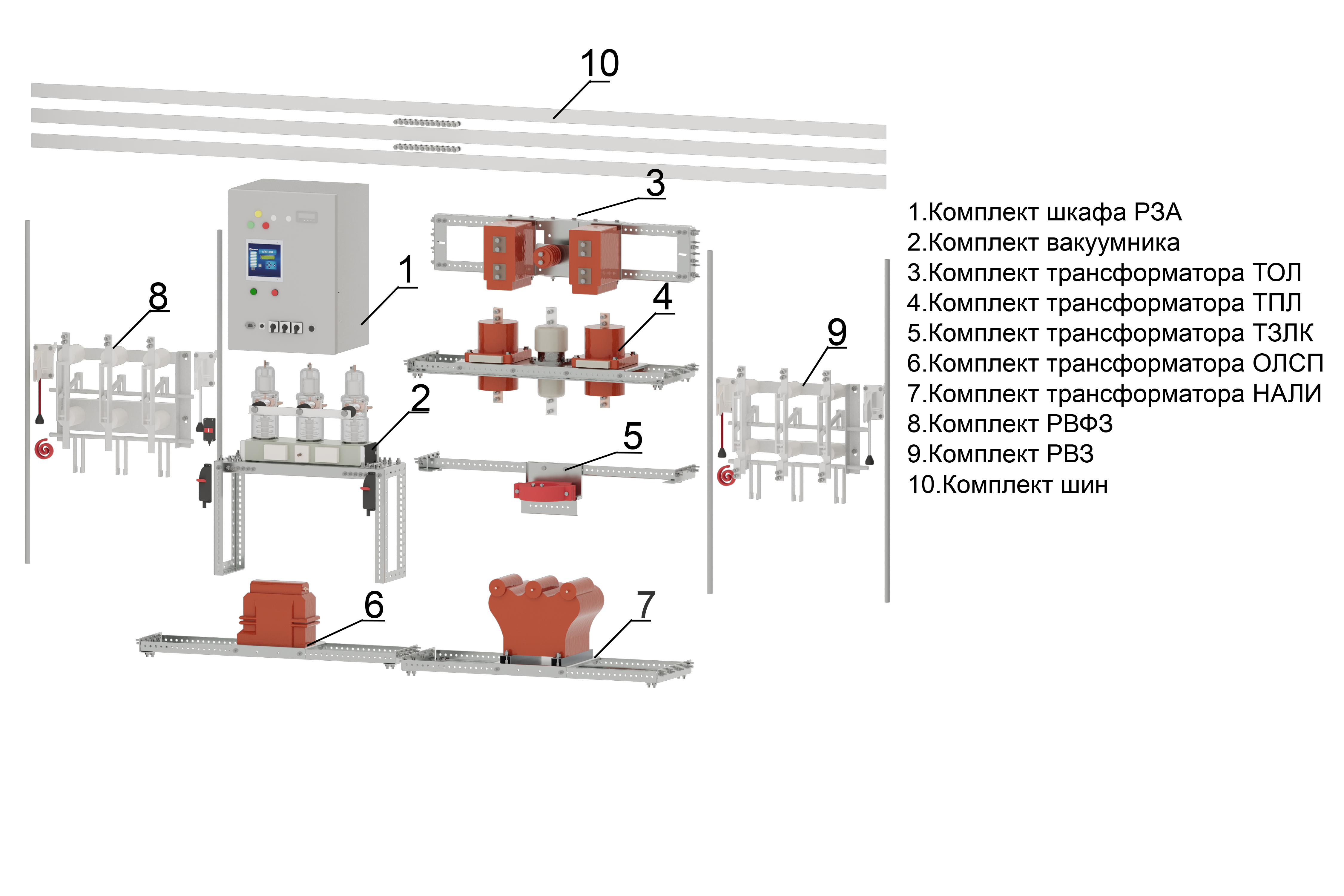

Комплекты адаптации ячейки КСО, исходя из требований Заказчика, могут включать в себя:
— высоковольтный вакуумный выключатель нагрузки;
— трехполюсные разъединители, имеющие заземляющие ножи и запираемый
привод;
— трансформатор собственных нужд, измерительные трансформаторы;
— систему сборных неизолированных шин;
— предохранители;
— разрядники (линейные и шинные);
— конденсаторы статические;
— систему защиты и автоматики;
— счетчик электроэнергии;
— источник бесперебойного питания цепей привода выключателя;
— шинные мосты для соединения ячеек при их двурядном размещении;
— систему телеметрии и удаленного управления коммутационными аппаратами;
— монтажные и эксплуатационные принадлежности. В комплект поставки для модернизации КСО входят:
− адаптационный комплект КСО;
− шины сборные и соединительные (в соответствии с заказом);
− шинные мосты (в соответствии с заказом);
− кабельные вставки;
− комплект ЗИП (в соответствии с заказом);
− электрические схемы (Э3);
− монтажные схемы шкафов (Э4);
− перечни элементов на адаптационные комплекты (ПЭ3);
− паспорт с отметкой о приемке изделия – 1 экземпляр на каждый комплект;
− руководство по эксплуатации – 2 экземпляра в адрес поставки;
− комплект эксплуатационной документации на комплектующие изделия – 1 комплект
Комплекты адаптации КСО выполняются:
− по схемам главных цепей, представленных в Приложении 1;
− по принципиальным схемам вспомогательных цепей, указанных в опросном листе.
Конструкция комплекта адаптации КСО – соответствует ТУ 3414 – 017 – 52609822 – 2020. Габаритные и
установочные размеры приведены Приложении 2.
Устройство и работа
Комплект представляет собой набор элементов распределительного устройства. Комплекты имеют габаритные и установочные размеры для
обеспечения заменяемости съѐмных элементов.
